[앱인벤터] 지하철 7호선 (2)

7호선 하행선 열차를 표현하기 위해, 풀색 열차 모양을 그림판으로 그렸다.



지난 시간에는:

1. 공공데이터 포털에서 api를 가져오기

2. 웹 컴포넌트를 이용해서 xml -> json파일로 받아 파싱하기

3. 파싱한 값을 역 정보 리스트에 저장하기(반복문)

4. 역정보 리스트를 캔버스에 출력하기(반복문)

여기까지 작업을 했습니다.



이번 시간에는:

실시간 열차정보를 받아서 운행중인 열차정보를 표시하고, 각 전철들을 움직이도록 이미지스프라이트로 구현하기로 했습니다.



시작하자마자 부딪힌 문제:

1. 실시간으로 운행하는 열차 대수가 시간마다 달라진다. -> 어떨때는 33대, 45대, 종료할때는 5대, 4대... 0대 이렇게 바뀐다.
2. 이미지 스프라이트 개수가 실시간 운행 열차 대수 만큼만 등장해야 한다. -> 앱인벤터에는 이미지 스프라이트를 생성하는 기능이 없어서, 미리 최대 개수만큼 등록해두고 숨기기 해놓았다가 개수가 늘어나면 하나씩 보이게 하면서 역 위치로 이동하게 해야 했다.

3. 상행선과 하행선이 있어서 각 역마다 두 줄로 표현이 되어야 했다.

4. 열차의 위치를 (도착 몇 분 전) 이렇게 표현하고 싶었는데, 실제 열차데이터를 받고 보니
["1","장암","2","7185","석남"] 이렇게 몇가지 상태로만 확인할 수 있었다.

- 상행선은 0, 하행선은 1
- 출발역 "장암", 도착역"석남"]

- 현재 상태 "0: 출발, 1: 가는 중, 2: 도착"
- 열차번호 "7185"
그러다 보니, 역마다 거리가 달라서 전 역에서 출발했다는 사실만 알 수 있었고, 몇 분(?) 몇 초(?)뒤 도착하는지는 알 수 없었다.



우리의 작업 순서는:

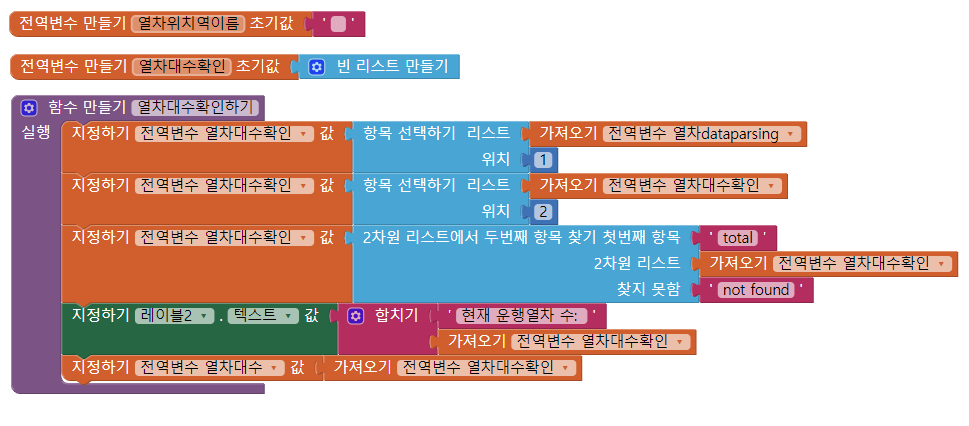

1. 운행 열차대수를 레이블에 뿌려서 실시간으로 바뀌는지 확인하였다.

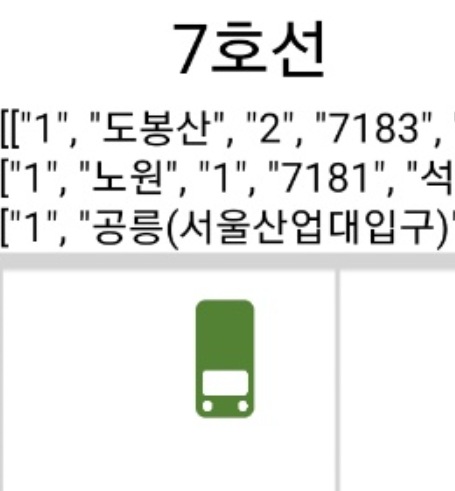

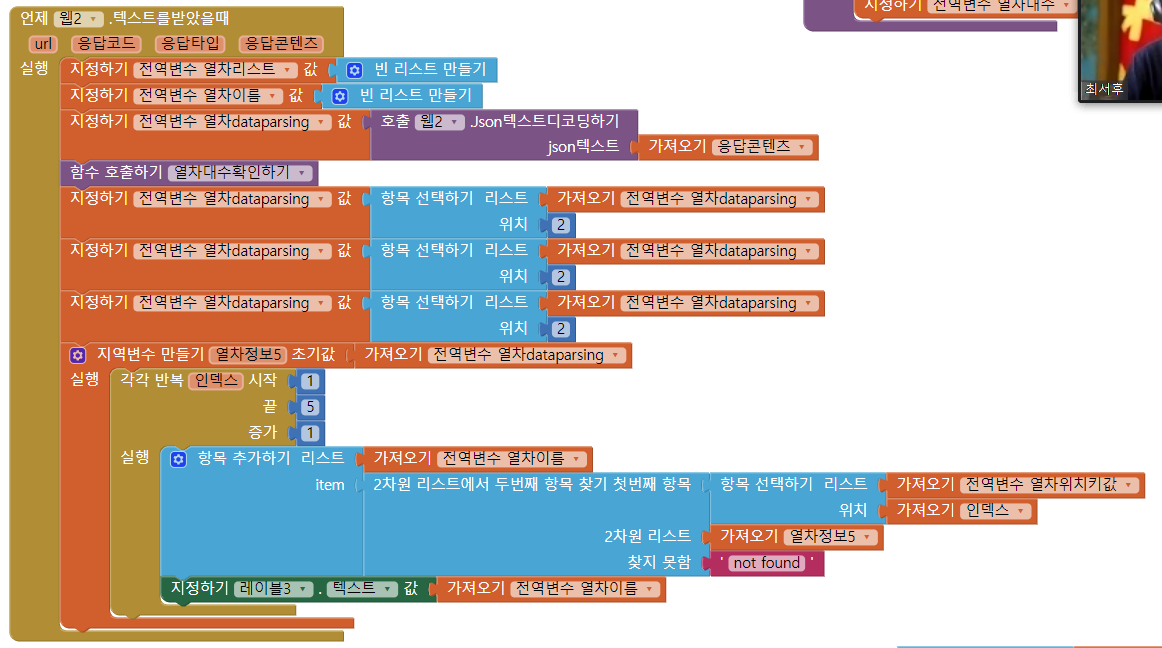

2. 일단 5대만 먼저 생성해 보기로 하였다. 열차정보를 가져와서, 현재 열차가 위치한 역 정보 값으로 가져와 이미지를 위치시켰다.







3. 캔버스의 그리기 기능을 이용해서,
☞  원그리기: 동그라미(역)를 역 이름 옆에 찍히도록 구현했다. 좌표를 조정해 가면서 간격을 맞춘다. 역 개수만큼 반복문으로 구현
☞ 선그리기: 상행선, 하행선을 선으로 표현한다.

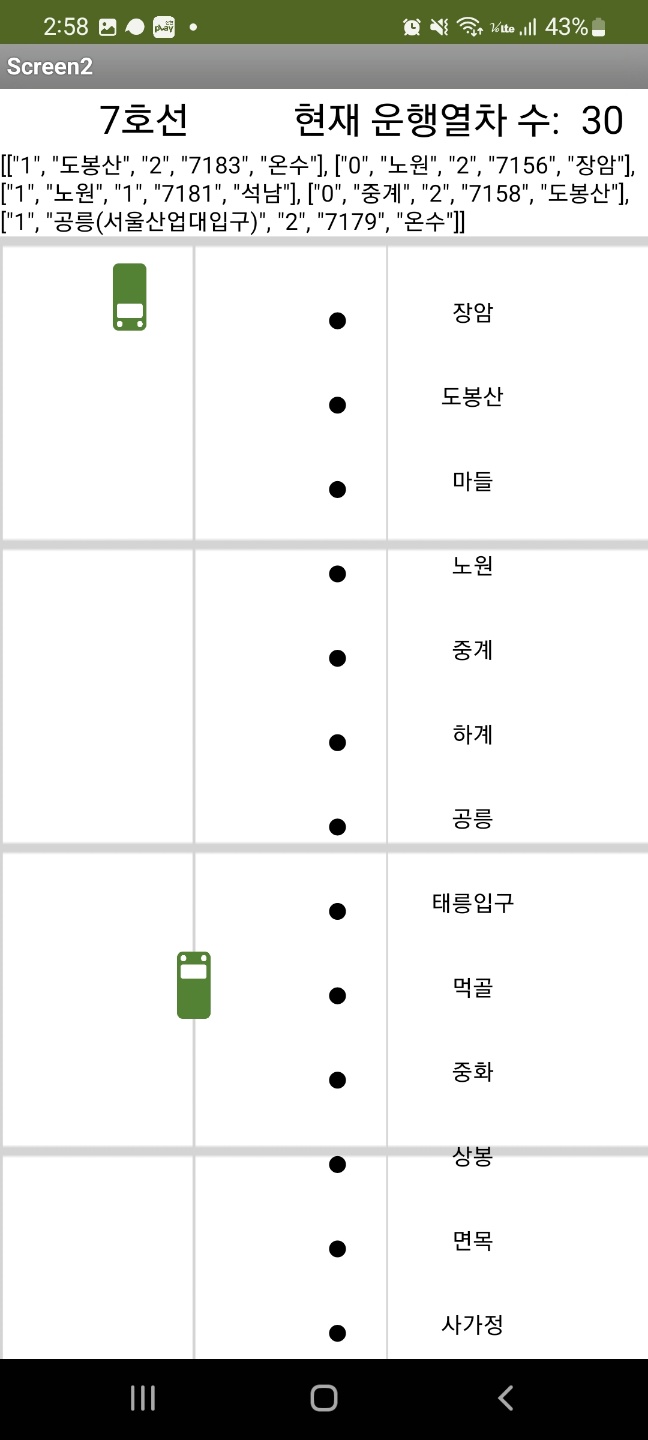

(열차 이미지는 아직 좌표를 지정하지 않아, 맨 위에 붙어서 나온다.)



4. 열차 위치 좌표 찍기

열차 이미지 스프라이트의 좌표를 전체 목록에서 인덱싱하여,

y좌표를 리스트의 인덱스 번호 만큼 x 50픽셀씩 이동하여 위치시켰다.

=> 예) 마들역의 경우, 역 리스트의 3번째 값이고, 마들역에 있는 열차는 y좌표 x 150px 인 곳에 위치하게 된다.



몇 픽셀이 맞는지는 계속 찍어보면서 숫자 값을 조정해서 맞추어 간다.

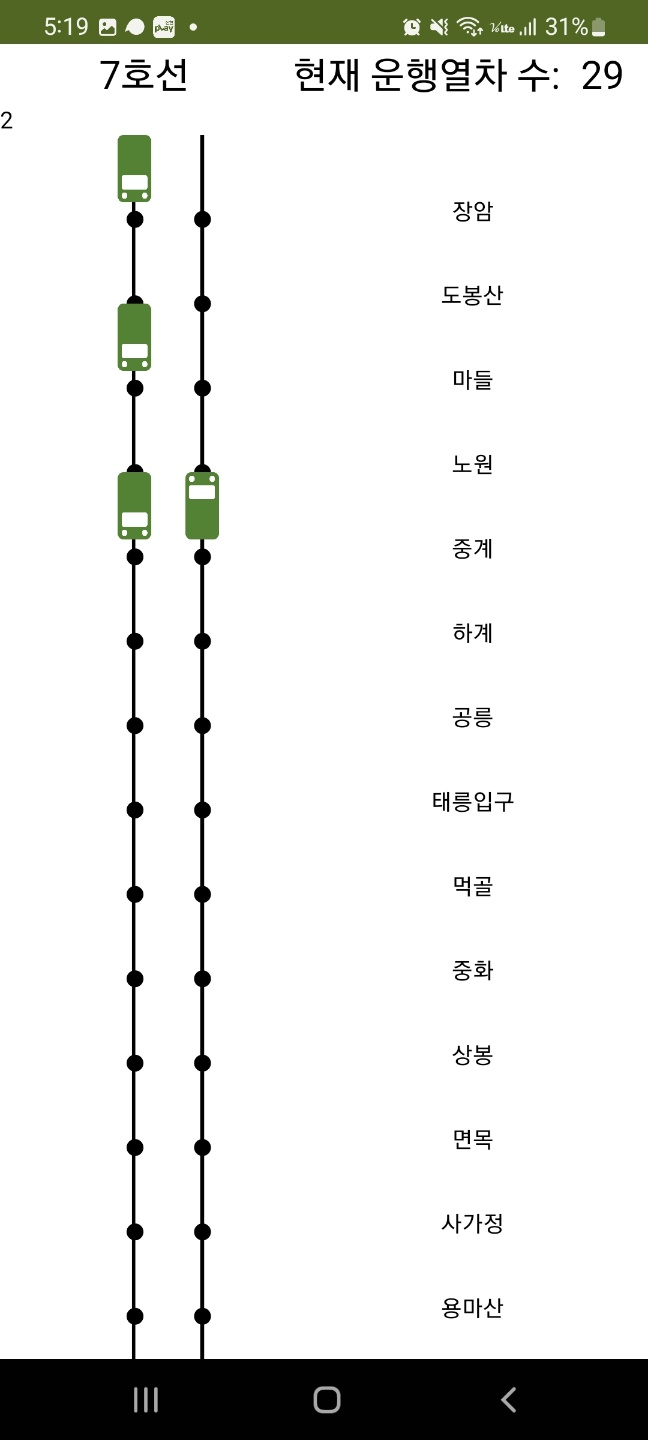

5대의 열차가 상행선, 하행선에 위치하는지 확인한다.

x좌표는 상행선 하행선에 따라 달라진다.
=> 예) 상행선이면 x좌표가 캔버스 너비의 0.3, 하행선이면 x좌표가 캔버스 너비의 0.2 에 위치한다.



역정보 확인을 위해 레이블에 뿌려줬던 값들은 실제 유저들에게는 보이면 안되기 때문에, 숨김 처리 한다.
